机加工必备计算公式,请收好了!

文章出处:行业资讯 责任编辑:东莞市清溪得钻专用机械设备加工厂 发表时间:2022-12-27

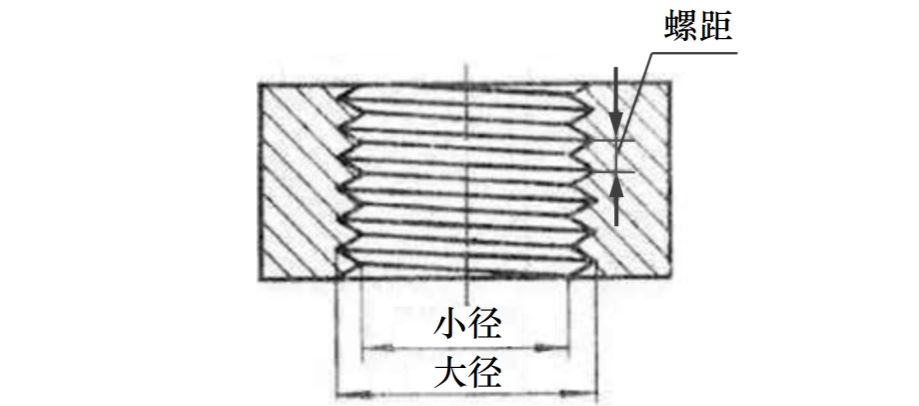

一般最大最小计算公式:

最大孔径=牙外径-0.425×牙距­

最小孔径=牙外径-0.475×牙距­

切削丝攻下孔内径简易计算公式:­

最大孔径=牙外径-0.85×牙距­

最小孔径=牙外径-0.95×牙距­

一般英制牙换算成公制牙的公式:­

螺纹外径=英制螺纹外径x25.4

牙距=25.4/每英寸牙数

(备注:1英寸=25.4mm)

例:1/4-30

(1/4为螺纹外径,30为每英寸牙数)

牙径=1/4×25.4=6.35mm

牙距=25.4÷30=0.846mm

则1/4-30换算成公制牙应为:M6.35×0.846­

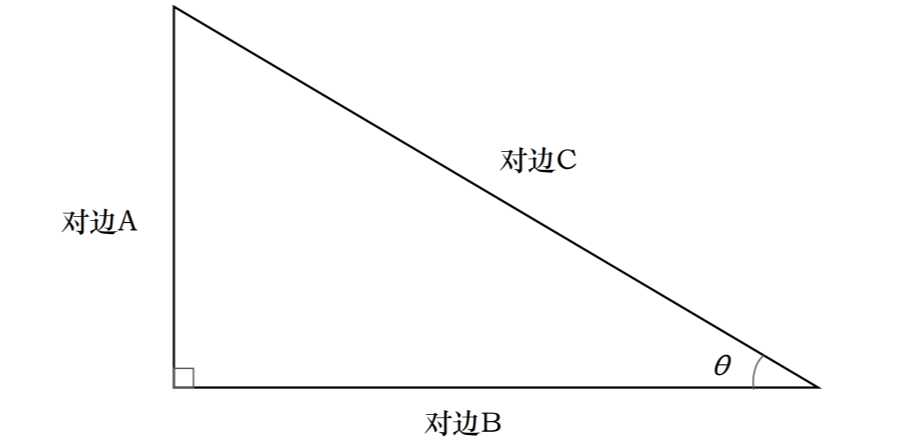

三角函数的关系


(正弦) Sin θ = 对边A / 斜边C

(余弦) Cosθ = 邻边B / 斜边C

(正切) Tanθ = 对边A / 邻边B


对边A = 斜边C * Sinθ

对边A = 邻边B * Tanθ

邻边B = 斜边C * Cosθ

邻边B = 对边A / Tanθ

斜边C = 对边A / Sinθ

斜边C = 邻边B / Cosθ


一般车床锥度与三角函数的关系

锥度比T=(大径D-小径d) / (长度L)

Tanθ= (大径D-小径d) / (2*长度L )

D= d + 2*L* Tanθ

d= D - 2*L* Tanθ

θ= Tan-( (D-d) / 2L )

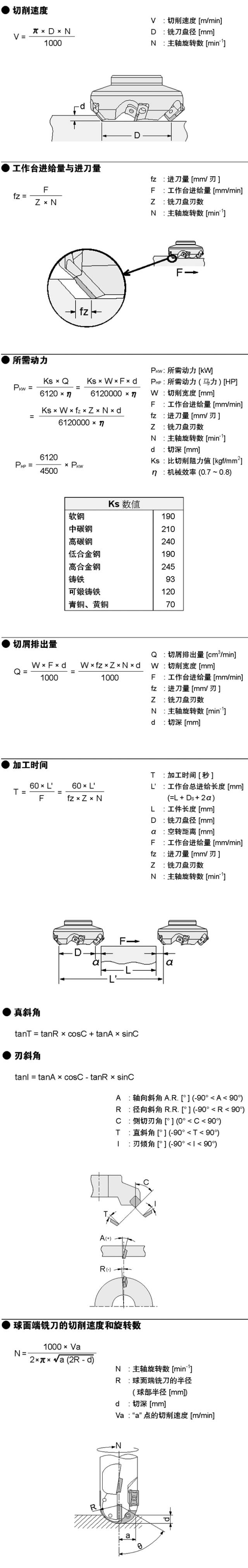

铣削加工

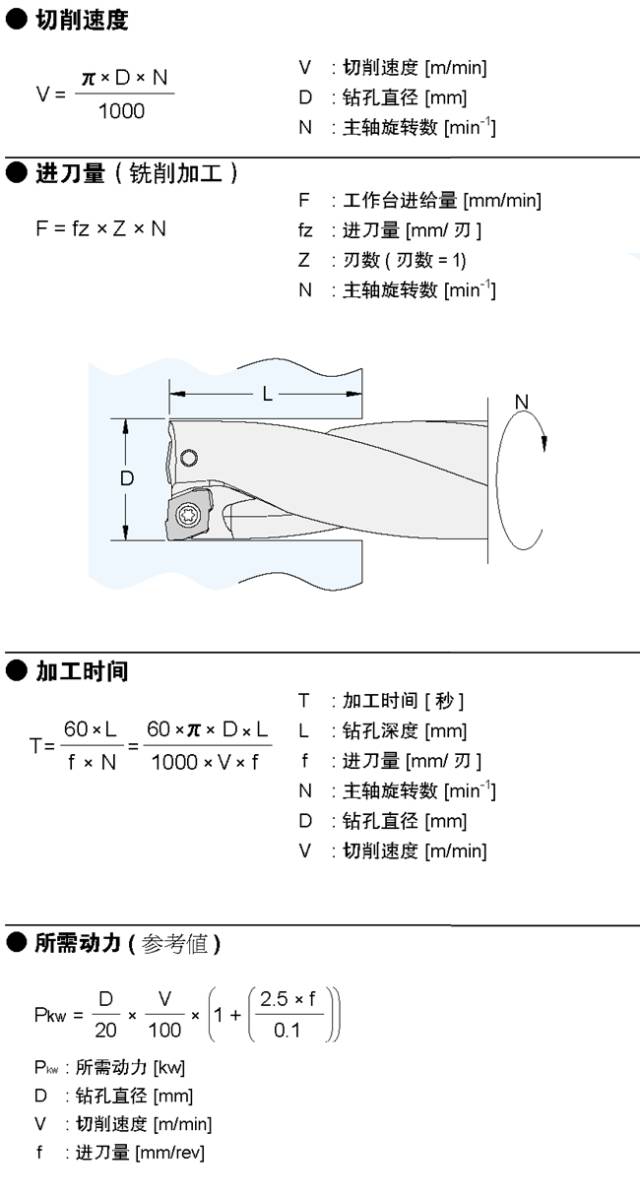

钻孔加工
